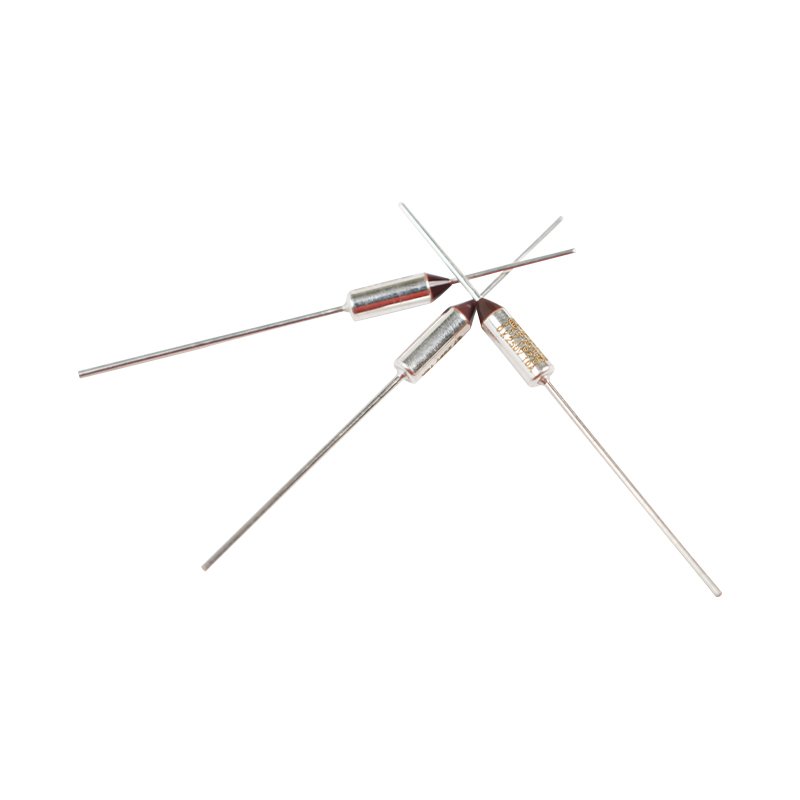

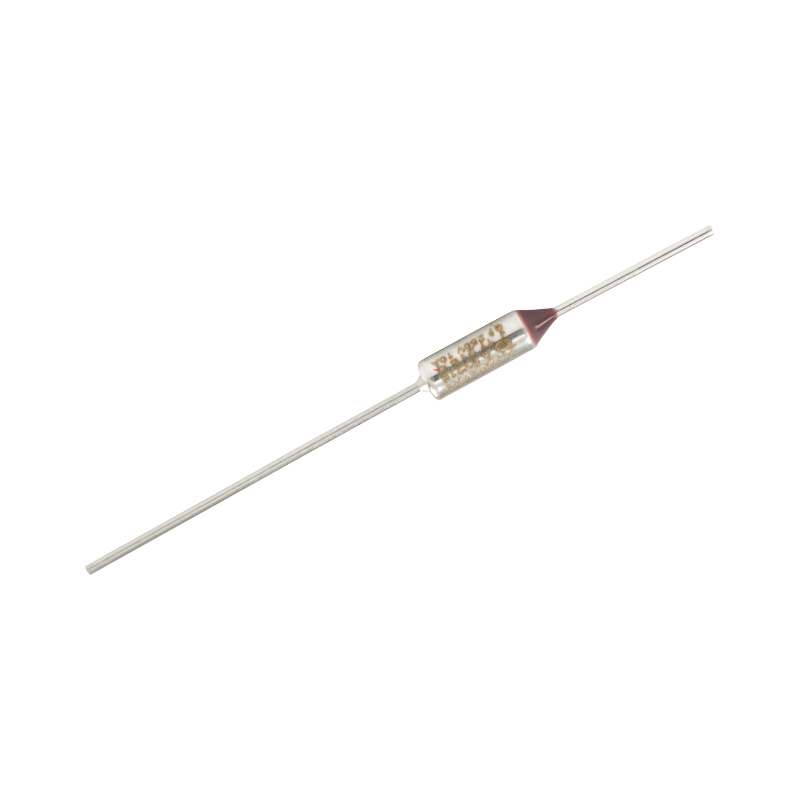

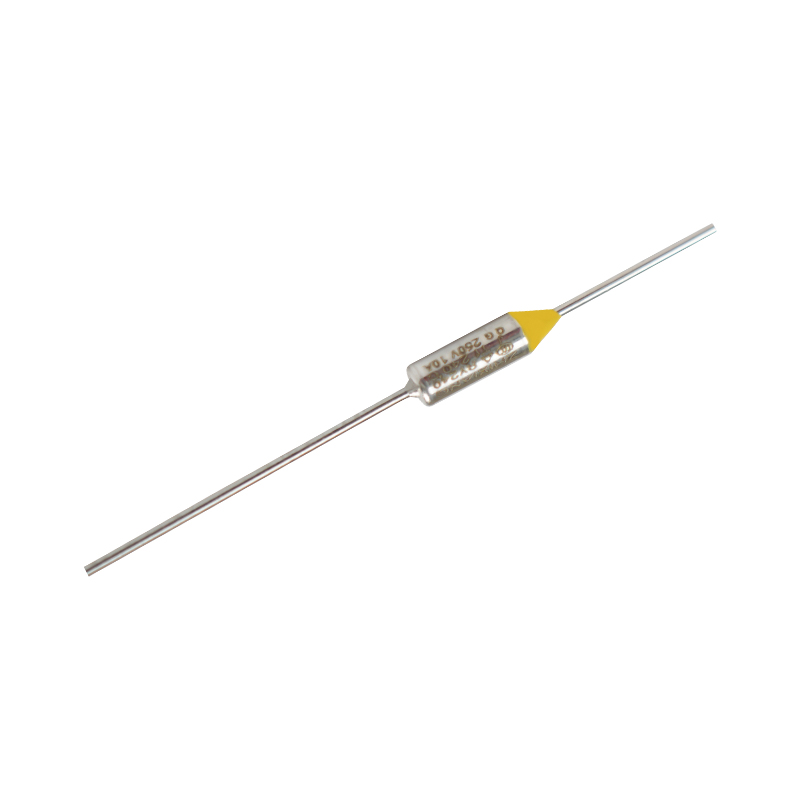

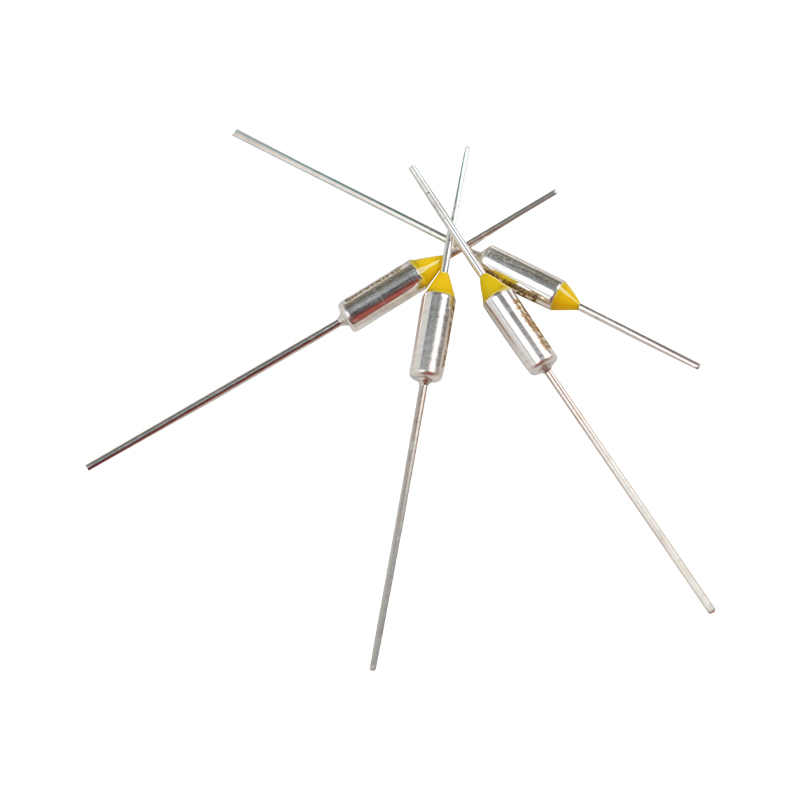

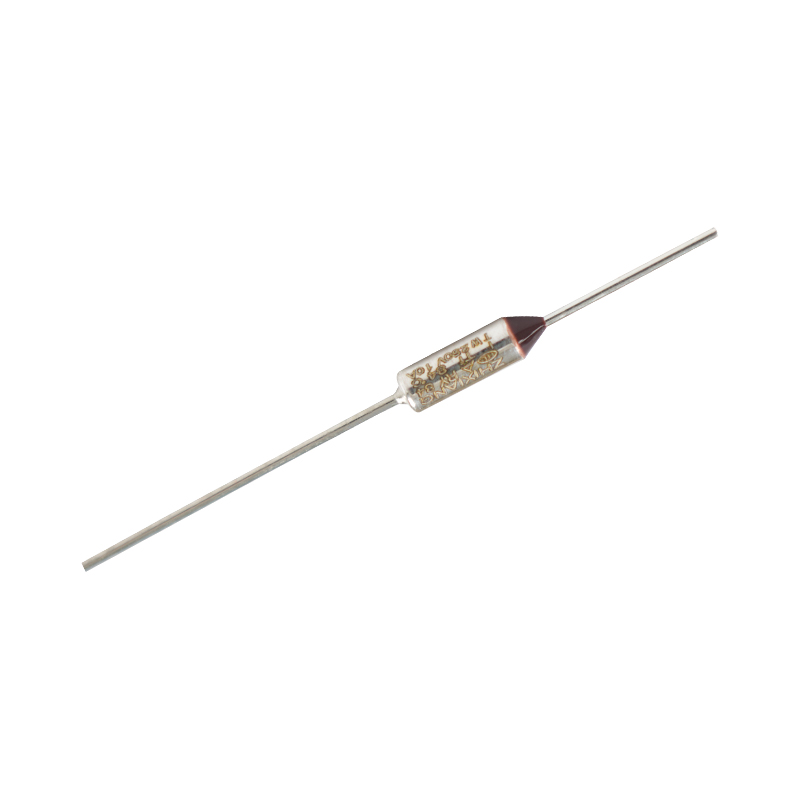

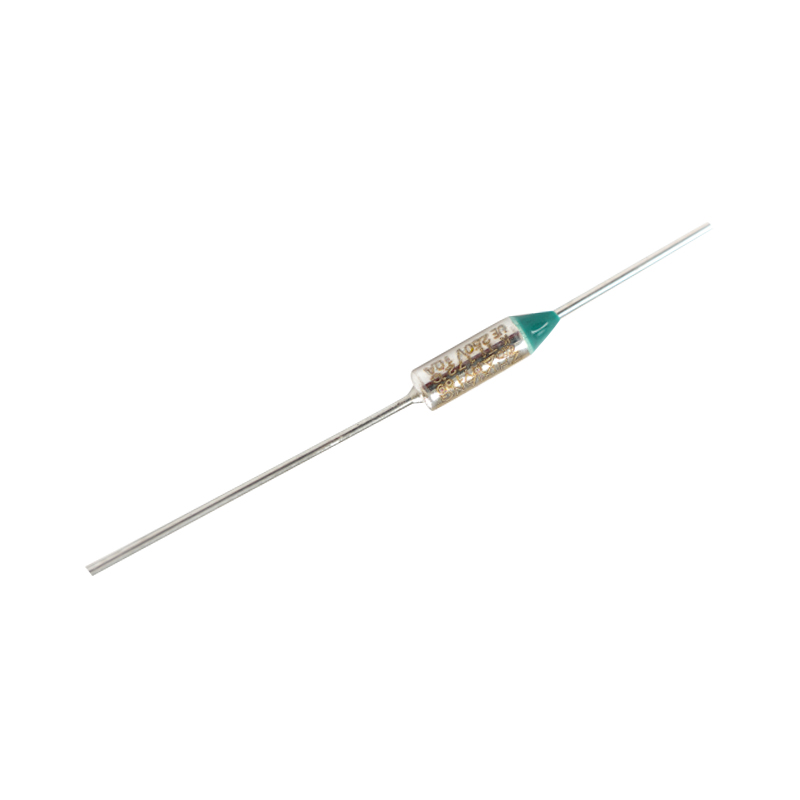

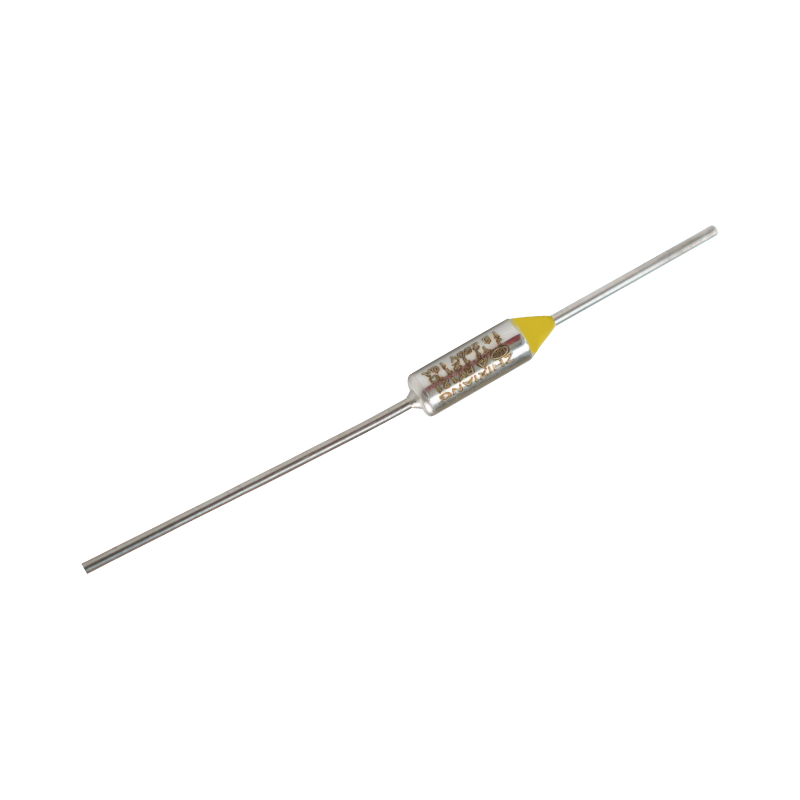

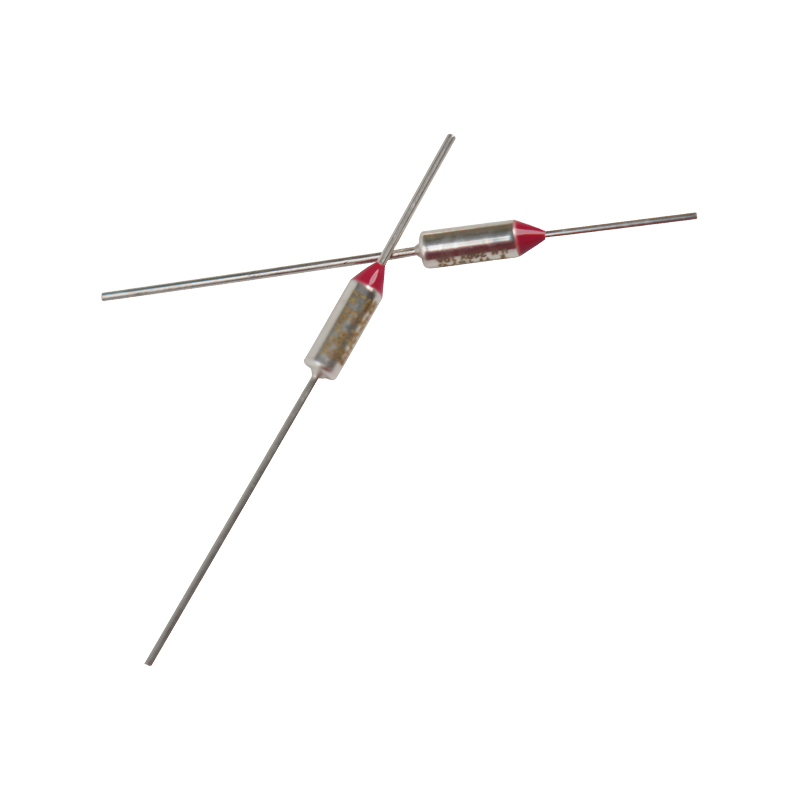

Een thermische wegwerpzekering is een apparaat dat wordt gebruikt voor circuitbeveiliging en wordt voornamelijk gebruikt om te voorkomen dat apparatuur beschadigd raakt of brand veroorzaakt als gevolg van oververhitting. Het onderbreekt het circuit via een zekeringmechanisme wanneer de temperatuur de ingestelde waarde overschrijdt, waardoor de apparatuur wordt beschermd.
Functie
- Extreem gevoelig voor omgevingstemperatuur
- Nauwkeurige en stabiele bedrijfstemperatuur
- Compacte, met epoxy afgedichte constructie
- Betrouwbare prestaties
- Gefabriceerd onder strikte kwaliteitscontroleprocedures
- Goedgekeurd door verschillende internationale veiligheidsnormen zoals TUV CB KC PSE CCC enzovoort.
Werkingsprincipe
Thermische uitschakeling van het pellettype - bij omgevingstemperatuur van de thermische uitschakeling de bedrijfstemperatuur bereikt, smelt de pellet, zet veer A uit en beweegt het schuifcontact weg van leiding A. Vervolgens wordt het elektrische circuit permanent afgesloten.
- Temperatuurdetectie: De thermische zekering bevat een thermistorpil aan de binnenkant. Wanneer de temperatuur de ingestelde waarde bereikt, smelt of vervormt de pil.
- Smeltmechanisme: Nadat de pil is gesmolten, ontkoppelt de interne mechanische structuur het circuit en voorkomt dat de stroom blijft stromen.
- Wegwerpgebruik: Als de zekering eenmaal is doorgebrand, kan deze niet meer worden hersteld en moet deze worden vervangen.

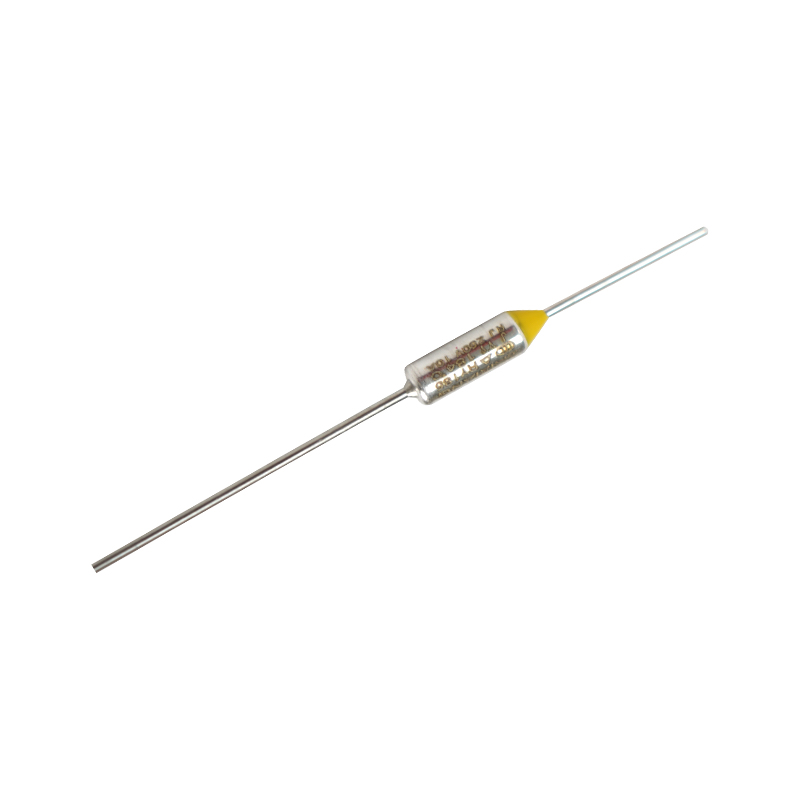

RY-type
De thermische zekering van RY heeft een metalen omhulsel met temperatuurgevoelige deeltjes (organische chemie) als sensorelement voor de temperatuurzekering. De structuur van het temperatuursensormateriaal wordt bekrachtigd, de interne impedantie is klein met een uitschakelstroom tot 6A tot 15A (AC).

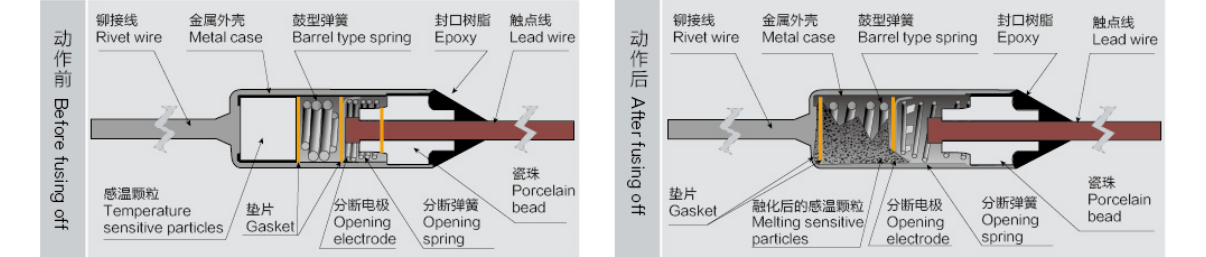

Er bevinden zich openingselektrode, veer en gevoelige deeltjes in de metalen behuizing van de thermische zekering RY. De veer van het tontype wordt samengedrukt om in de behuizing te worden geïnstalleerd. Deze kan met behulp van een pakking contact maken met de stroomdraad. Onder normale omstandigheden stroomt de elektriciteit door de stroomdraad, de openingselektrode, de metalen behuizing en de klinknageldraad.
Wanneer de omgevingstemperatuur de bedrijfstemperatuur overschrijdt, zullen de gevoelige deeltjes smelten door de hitte van de geleidingsdraad. Onder deze omstandigheden zal de openingsveer uit elkaar worden getrokken en zal de elastische kracht de elektrode naar de veer duwen om de verbinding met de voedingsdraad te verbreken. De stroom zal ook worden afgesneden.
Belangrijkste kenmerken
- Nauwkeurige temperatuurregeling: Stel de zekeringtemperatuur in volgens de vereisten van de apparatuur.
- Snelle reactie: Schakel het circuit snel uit als de temperatuur de norm overschrijdt.
- Hoge betrouwbaarheid: Eenvoudige structuur en stabiele prestaties.
- Sterke veiligheid: Voorkom effectief brand of schade aan apparatuur veroorzaakt door oververhitting.
Toepassingsgebieden
- Huishoudelijke apparaten: Elektronisch strijkijzer, haardroger, verwarming, koffiezetapparaat, waterdispenser, bakker, elektrisch fornuis, elektrische snelkookpan, waterkoker, magnetron, airconditioning, koelkasten, wasmachine, boiler, afzuigkap, desinfectiekast enzovoort.
-0kantoorapparaat: Kopieerapparaat, faxapparaat, scannerprinter, papierversnipperaar
-Apparatenaccessoires: Spanningstransformator, adapter, elektromotoren, pc-borden, connector enzovoort.
-Elektronische componenten: Condensator, weerstand, batterijen enzovoort.
-Industriële apparatuur: zoals motoren, transformatoren, enz.
-0theren: Massageapparatuur, farmaceutische apparatuur, elektronisch speelgoed, enzovoort.
Opmerkingen
- Juiste selectie: Kies het juiste model op basis van de bedrijfstemperatuur en stroomsterkte van de apparatuur.
- Installatielocatie: Het moet worden geïnstalleerd op een plaats die gevoelig is voor hitte.
- Regelmatige inspectie: Zorg ervoor dat het goed werkt en vervang de kapotte onderdelen op tijd.
Wegwerpbare thermische zekeringen zijn belangrijke circuitbeveiligingsapparaten die voorkomen dat apparatuur oververhit raakt via een smeltmechanisme en worden veel gebruikt in huishoudelijke apparaten, elektronica en industriële apparatuur.
